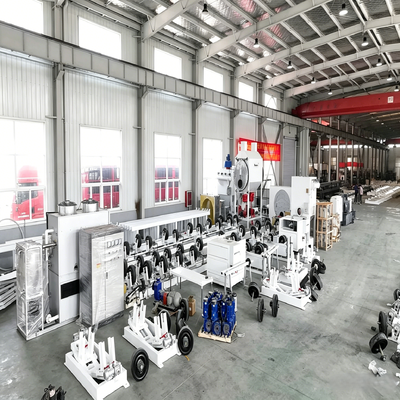

これ内部外部FBE 3LPE鋼管塗装ラインは、鋼管の工場グレードの内部 FBE 粉体塗装と外部 3LPE コーティングを同時に行うために設計された、全自動の高スループットの内部および外部防食コーティング生産ラインです。このシステムは、世界中の石油・ガスパイプライン建設、長距離埋設パイプラインネットワーク、都市給水インフラ、海上/陸上EPCパイプラインプロジェクト向けの国際的に認められた二重壁保護規格を表しています。
外部のみのコーティングシステムとは異なり、DNV 認定の内部外部 FBE 3LPE コーティング ライン両方のパイプ壁を 1 回の連続自動パスで処理し、化学媒体耐性を高めるための内部融着エポキシ (FBE) コーティングと、機械的衝撃耐性と陰極剥離保護のための外部 3 層ポリエチレン (3LPE) 保護を同時に実現します。
認定済みDNV、SY/T0413、GB/T23257、DIN 30670、DIN 30678、SY/T0315-2005、および CNPC38-2002- このカテゴリの石油およびガスパイプラインのコーティングラインで利用できる最も包括的な複数規格への準拠。
内部 FBE + 外部 3LPE 二重壁防食システム:
融着エポキシ (FBE) パウダー熱硬化性の非毒性の防食コーティング材料です。高温硬化後、優れた化学的耐腐食性能、耐摩耗性、老化防止特性、および機械的強度を備えた高分子架橋緻密な保護構造を形成します。
レイヤー 1 - FBE エポキシベースレイヤー:高温硬化後に高分子架橋の緻密な保護構造を形成し、Sa2.5ショットブラスト鋼管外面と密着し、優れた密着性、耐酸・耐アルカリ性を発揮します。陰極耐剥離性DNV および DIN 30670 規格を満たしています。
層 2 - ポリマー接着剤中間層:ホットメルト接着剤層は未硬化の FBE エポキシ パウダーと完全に結合し、同時に外側のポリエチレン層に接着し、長期使用を保証する重要な構造ブリッジを形成します。耐剥離性埋設石油およびガスの使用条件における完成した 3LPE 防食コーティングの状態。
層 3 - 高密度ポリエチレン (HDPE) 外側保護層:機械的衝撃耐性、摩耗保護、土壌ストレスや地下水に対する防水バリアを提供し、完全な環境を提供します。三層ポリエチレン (3LPE) 防食システムDIN 30670、BS EN 10329、AWWA C215、および DNV 国際パイプラインコーティング規格で要求されています。
| いいえ。 | 名前 | セット |
|---|---|---|
| A. 除錆装置 | ||
| 1 | パイプ搬送装置 | 1 |
| 2 | ショットブラスト洗浄機 | 1 |
| 3 | サイクロン集塵機 | 1 |
| 4 | パルス集塵機 | 1 |
| 5 | 遠心排気ファン | 1 |
| 6 | 除錆装置 PLC | 1 |
| B. 塗装設備 | ||
| 1 | 塗膜転写装置 | 1 |

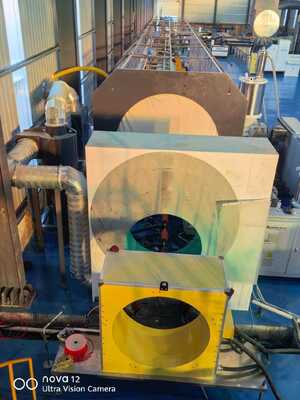

| 2 | IF加熱装置 | 1 |
| 3 | 粉体噴霧装置 | 1 |
| 4 | 自動投入乾燥機 | 2 |
| 5 | SJ-65/30 押出機 | 1 |
| 6 | SJ-180/30 押出機 | 1 |
| 7 | ホットメルト接着剤押出機のダイス | 1 |
| 8 | PEシート押出機ヘッド金型 | 1 |
| 9 | ホットメルト接着剤・PEシート塗布装置 | 1 |
| 10 | 環境保護 換気装置 | 1 |

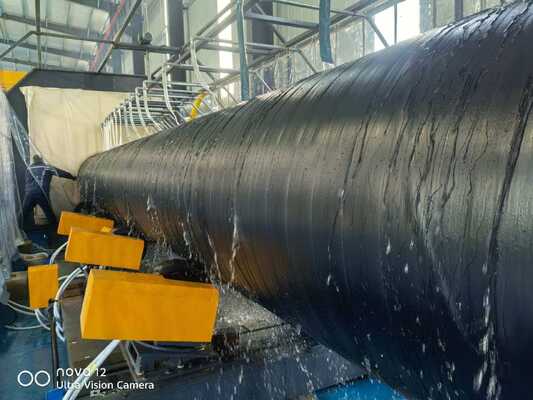

| 11 | 冷却スプレー装置 | 1 |
| C. プラットフォーム設備 | ||
| 1 | 鋼管プラットフォーム | 1 |
| 2 | 錆除去後の移行プラットフォーム | 1 |
| 3 | 製品チューブ保管プラットフォーム | 1 |
| 4 | 油圧機器 | 3 |
| D. 溝設備 | ||
| 1 | PE面取り機 | 2 |
| 2 | 油圧昇降機械 | 1 |
| 3 | 油圧機器 | 1 |
| 4 | PLC | 1 |
| E. 圧縮空気設備 | ||
| 1 | スクリューエアコンプレッサー | 1 |
| 2 | 冷間乾燥機 | 1 |
| 3 | 精密フィルター | 3 |
| 4 | ガスタンク | 1 |
内部 FBE のみ、外部 3LPE のみ、または同時をサポートする柔軟性内部 FBE + 外部 3LPE二重壁コーティング。 2LPE および 2LPP の外部構成と互換性があり、長距離の石油およびガス パイプラインの防食、都市給水埋設パイプライン、海洋パイプライン建設、および複数の大規模 EPC インフラストラクチャ パイプライン エンジニアリング シナリオに完全に適応します。
利用可能な直径構成: Φ325-1200mm、Φ325-1620mm、Φ325-1820mm、Φ508-1620mm、Φ508-2540mm、Φ508-3600mm、Φ508-4200mm。

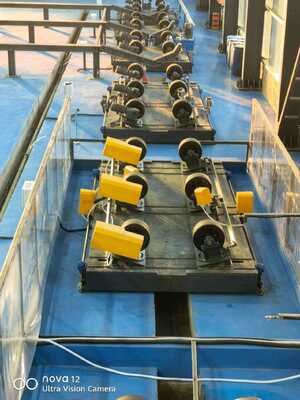

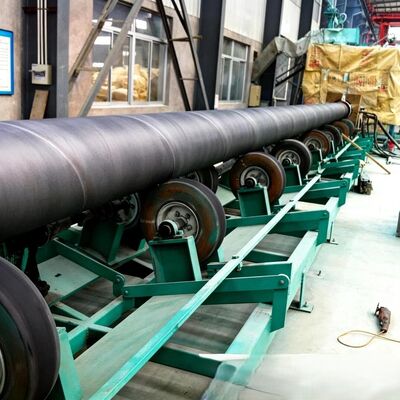

高精度の中周波誘導加熱システムにより、従来の加熱方法より消費電力が少なく、±2℃の温度精度に達し、均一な加熱が保証されます。FBEエポキシパウダー溶解そしてしっかりした3LPEコーティングの密着性ライン速度は0～6m/分で調整可能。調整可能なスパイラルコンベアの速度はさまざまな鋼管直径に適合し、安定した処理能力 ≤250m²/h を維持し、連続生産稼働全体を通じて一貫した内部外部防食コーティング品質を維持します。
業務用サイクロン+パルス集塵機を搭載し、ゼロエミッション粉体回収システム、完全に準拠CEおよびISO14001環境基準鋼管の内部外部の防錆およびコーティングの製造に。粉塵ゼロ汚染は世界的な工場環境要件を満たしており、グリーン製造イニシアチブと石油・ガスパイプラインコーティング請負業者向けの国際 EPC プロジェクト環境コンプライアンス要件をサポートします。
完了しました50以上の内部外部FBE 3LPEコーティングライン国内外のプロジェクトで、ロシア、イラン、アラブ首長国連邦、インド、ベラルーシ、カザフスタンなどの石油・ガスパイプライン、都市水道、EPCインフラストラクチャープロジェクトに機器が設置・稼働しており、世界のパイプライン請負業者やEPCプロジェクトチームから広く認められています。
私たちの沿革
青島華志達機械有限公司は2003年に設立され、21年以上にわたり華志達機械の研究開発と生産に注力してきました。DNV 認定の内部外部 FBE 3LPE コーティング ライン、鋼管FBE/2LPE/3LPEコーティング生産システム、ポリウレタン断熱管生産ライン、大口径埋設パイプライン設備、プラスチック管継手生産機械。
当社は清華大学、北京化工大学、華南理工大学、その他の国立研究機関と長期的な技術協力を維持しています。世界の先進技術と国際標準を融合し、パイプラインコーティング機械メーカー上位 3 社中国業界では、世界 60 か国以上で 50 以上の国際石油・ガスパイプライン EPC コーティング プロジェクトが完了しました。
