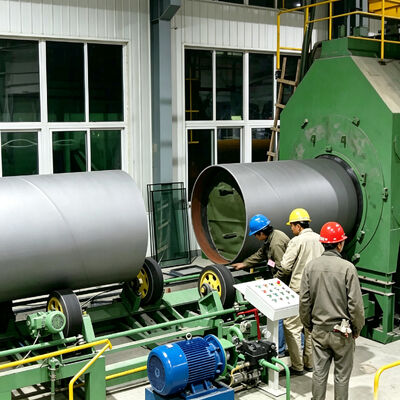

青島華希ダ3LPEコーティングラインは,3.5-56 (DN89-1420mm) スチールパイプのための3.5-56 (DN89mm - DN1420mm) スチールパイプのために設計されたプロフェッショナルな防腐コーティングシステムです.このラインは,証明された構成を持っていますsj-65/30 アド エクストルーダー (45kw,100kg/h), sj-120/33 PE エクストルーダー (280kw,750kg/h), 1 つのラインで広い直径範囲をカバーし,石油とガス輸送のための信頼性の高いコーティング品質を提供します.天然ガスの配送水道,都市管道,一般工業管道
280kWのPEエクストルーダーと1000kWの中間周波数加熱により,このシステムはグローバルコーティング契約者,混合直径製品ライン市場のための最適化されています.2003年以来 20年以上の製造経験でサポートされています世界中で58の発明特許と50以上の成功の設置を誇る Huashidaは,安定した運用,低保守コスト,国際基準を満たすコーティング品質を保証しています.
主要機器リストと仕様
| 違う 違う | 名前 | 仕様 |
| A. 表面清掃装置 | ||
| 1 | 鋼管輸送機 | 調整可能な速度と角度,PLCで制御されるパイプのアップロードと卸荷 |
| 2 | ショットブレーシング機 | |
| 3 | サイクロン塵収集機 | 高効率の低気圧サイクロン除塵 |
| 4 | インパルスカートリッジの粉塵収集機 | |
| 5 | 遠心風扇 | |
| 6 | PLC制御システム | ラインの自動制御 |
| B. コーティング機器 | ||
| 1 | 螺旋型パイプ輸送機 | 調整可能な速度と角度 |
| 2 | インダクション加熱機 | |
| 3 | 粉末を噴射する装置 | 噴霧厚さ 80-800μm |
| 4 | オートマティックフィッダー&ドライヤー | |
| 5 | SJ-65/30 エクストルーダー | |
| 6 | SJ-180/30 エクストルーダー | |
| 7 | A についてデシブエクストルーダー菌類 | 高品質の鋼材 |
| 8 | PEシートエクストルーダー死ぬ菌類 | 高品質の鋼材 |
| 9 | A についてデシブ/PEシートコーティング装置 | シリコンコーティングと内部冷却付きの圧縮ロール |
| 10 | 環境保護 換気設備 | |
| 11 | 冷却スプレー機器 | |
| C についてプラットフォーム機器 | ||
| 1 | 鋼管のプラットフォーム | 高品質 |
| D について溝装置 | ||
| 1 | PEベーリングマシン | スチール製のブラシディスク |
| 2 | 水力式提升機と回転機 | パイプを上げたり回したりする用 |
| 3 | 水力装置 | |
1単一の生産ラインで3.5~56mm (DN89mm~DN1420mm) の幅をカバーし,混合型パイプ工場の設備投資を削減する
2. 螺旋包装コーティング技術により,3.5~56mm (DN89mm~DN1420mm) のパイプに均質なPE層厚さと優れた粘着性を保証します
3コンパクトなO型またはサイドラップコーティングヘッドデザインは床面積の必要性を最小限に抑えます
4PLCのレシピストレージによる直径の迅速な変更により,生産バッチ間のセットアップ時間が短縮されます.
5硬さ >HV740 の 38CrMoAlA ナイトリド スクロール は,同じ 電力 消費 で 30% 高い 出力 を 与える.
防腐塗料加工ラインには以下のものが含まれる.

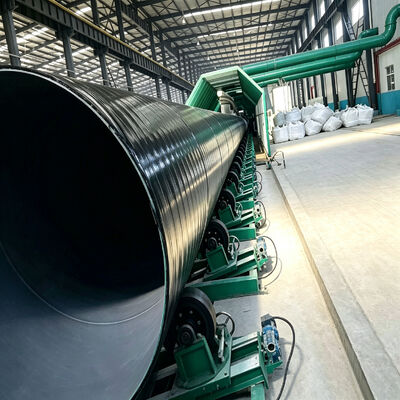

塗装プロセス:3LPE (3層ポリエチレン) の螺旋式包装コーティング
標準3PEプロセスシーケンス:
パイプの負荷 -> 外部のショットブレイディング (Sa 2.5) -> パイプ内部の空気浄化
->パイプエンドマスキング -> 中間周波数加熱 (~200°C)
-> FBE エポキシ粉末噴霧 -> AD 粘着剤の挤出と包装
-> PEエクストルーション&包装 -> 水噴霧冷却 -> 関節切断
-> PEエンドベーリング -> ホリデー検出 -> 完成パイプ卸荷

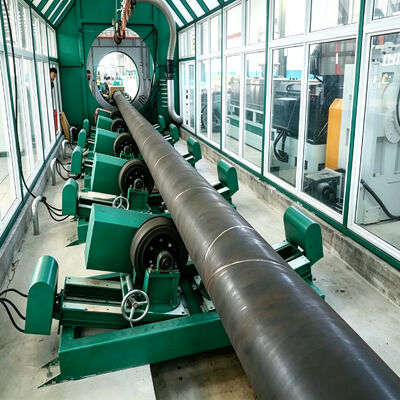

塗装プロセス:3PE回転包装コーティング (FBE + AD接着剤 + PE),サイドラップエクストルーダー
標準3PEプロセスシーケンス:
パイプの負荷 -> 外部のショットブレイディング (Sa 2.5) -> パイプ内部の空気浄化
->パイプエンドマスキング -> 中間周波数加熱 (~200°C)
-> FBE エポキシ粉末噴霧 -> AD 粘着剤の挤出と包装
-> PEエクストルーション&包装 -> 水噴霧冷却 -> 関節切断
-> PEエンドベーリング -> ホリデー検出 -> 完成パイプ卸荷

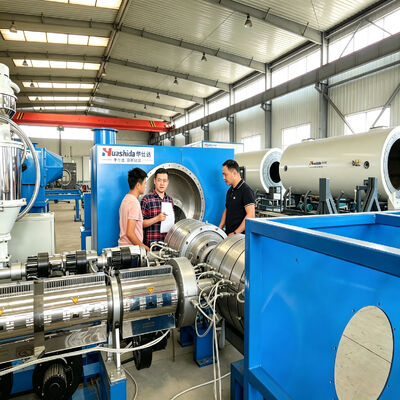

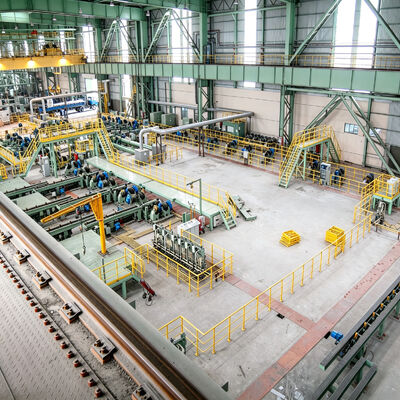

この3.5~56~ (DN89mm~DN1420mm) コーティングラインの核心には,SJ-65/30単回螺旋エクストルーダー,45kW粘着層とSJ-120/33単スクリップエクストルーダの最大出力100 kg/h螺栓は38CrMoAlA窒素化鋼で製造され,窒素化深さは0.4-0.7mm,硬さはHV740以上です.長期使用期間と安定したプラスチック化.
エクストルーダーには1000kWの中周波熱装置,C型コイル,純粋な水冷却,C型コイルと純粋な水冷却システムで約200°Cの暖房管があります.表面の準備は,外部のショットブレッシングマシンによって処理されます2x37kwの高圧車輪, 350kg/minx2,Sa 2.5グレード, 50-90umアンカープロフィールでSa 2.5清掃グレードを提供します.
FBE粉末塗装ステーションは (n+1) x2冗長な設計のマルチガン電気静止スプレーを搭載し,統合回収システムを通じて95%以上の粉末を回収する.全ラインは,国際的に認められたPLCによってオーケストレーションされています 10インチ産業レベルのHMIタッチスクリーン国際的に認められたブランドの VFD と産業用制御部品
パイプ直径範囲は3.5~56~ (DN89mm~DN1420mm) で,標準長さは6~15m. 塗装後の冷却は,水噴霧消化システム (<=20°C, >=0.3MPa, 26-30m3/h) を使用します.ローター・ピラーナイフで先端を斜め (クラフト紙のマスキングでパイプあたり~40秒)品質検証には高電圧休憩検出とコーティング厚さの測定が含まれます. スタッフの要件は4〜5人のオペレーターです.工房の最低高さ9mで,大直径の配置用.
このコーティングラインは,特に以下の用途に適しています.
•石油・ガス輸送,天然ガス配送,水供給,市営パイプライン,一般工業パイプライン
• 石油・ガス輸送・配送パイプライン
• 市水道及び下水道管
• 化学 工場 の 工事 管 管
• 鉱山とスラム輸送パイプライン
ターゲット市場:グローバル・コーティング・コントラクター,混合直径のパイプ工場
輸出国:ロシア,UAE,サウジアラビア,イラン,ウズベキスタン,カザフスタン,ナイジェリア,南アフリカ,インド,タイ
基準の遵守
この装置は,次の事項に従って設計および製造されている.
• 医療機関GB/T 23257-2017
• 医療機関DIN 30670
• 医療機関ISO 21809-1
• 医療機関ISO 8501-1 (Sa 2.5)
すべてのコーティングパラメータ (FBE >=150um,AD >=170um,PE GB/T 23257-2017あたり3.3-4.2mm) は,プロジェクト特有の検査および試験計画 (ITP) に適合するように設定できます.コーティング厚さは式によって計算されます.:塗装重量 = 表面面積 × 厚さ × 材料密度
青島・フアシダを選んだ理由
Qingdao Huashida の特徴は 機器の製造だけでなく現場で実証されたデザイン哲学機械を製造するメーカーとは違って ハウシダは中国に独自のコーティング工場を 運営していますデザインの改善は 実用的な生産経験によって 精製されますこの実践的なアプローチは,58件の発明特許と38件のユーティリティモデル特許と併用され,新しい問題を作り出すのではなく,実際の生産問題を解決する機器を生み出します.
2003年に設立され,チンダオの33,000m2の産業公園に本社を置くこの会社は,上級エンジニア4名と機械技術者15名を含む100人以上の専門家を雇用しています.核心技術はドイツから北京化学技術大学や他の主要機関との研究開発パートナーシップを 石油・ガス輸送,天然ガス配送,水供給,自治体パイプライン一般的な工業用パイプこの実用的な遺産は,生産を迅速に開始し,安定して動作する機器を意味します.コーティング事業者の利益率を直接向上させる.
