青島華視達 3LPEコーティングライン 20インチ-100インチ (DN508-2540mm) 大口径鋼管用は、20インチ-100インチ (DN508mm-DN2540mm) の鋼管用に設計されたプロフェッショナルな防食コーティングシステムです。このラインは、実績のある構成を備えています: SJ-120/38 PE押出機 (400kW、1200kg/h)、ユニットあたり1500kWのIF加熱、大口径パイプ用のヘビーデューティー構造、複数の成功事例があり、大口径石油・ガス輸送、主要な水移送プロジェクト、沿岸インフラ、大規模な都市パイプラインに信頼性の高いコーティング品質を提供します。400kWのPE押出機と1000kWの中周波加熱により、このシステムはUAE、サウジアラビア、南アフリカ、中国、インド、大口径パイプラインEPC請負業者市場に最適化されています。2003年以来20年以上の製造経験、58件の発明特許、世界中で50件以上の成功事例に裏打ちされた華視達は、安定した運用、低メンテナンスコスト、国際基準を満たすコーティング品質を保証します。
主要設備
リストと仕様番号
| 名称 | 仕様 | A. 表面洗浄設備 |
| 1 | ||
| 2 | 調整可能な速度と角度、パイプの積み下ろしはPLCで制御 | 2 |
| 3 | 3 | |
| 1. 単一の生産ラインで20インチ-100インチ (DN508mm-DN2540mm) の広範な口径をカバーし、混合サイズパイプミル向けの設備投資を削減 | 高効率下向きサイクロン集塵 | 4 |
| 自動フィーダー・乾燥機 | 5 | |
| SJ-65/30押出機 | 6 | |
| SJ-180/30押出機 | ラインの自動制御 | B. コーティング設備 |
| 1 | ||
| 2 | 調整可能な速度と角度 | 2 |
| 3 | 3 | |
| 1. 単一の生産ラインで20インチ-100インチ (DN508mm-DN2540mm) の広範な口径をカバーし、混合サイズパイプミル向けの設備投資を削減 | 塗装厚 80-800 | μm4 |
| 自動フィーダー・乾燥機 | 5 | |
| SJ-65/30押出機 | 6 | |
| SJ-180/30押出機 | 7 | |
| 接着剤押出ダイ | 10高品質ダイスチール8 | PEシート押出機 |
| ダイ | 金型高品質ダイスチール9 | 接着剤/PEシートコーティング装置 |
| シリコンコーティングと内部冷却を備えたプレスローラー | 10環境保護換気設備 | 11 |
| 冷却スプレー設備 | C. | |
| プラットフォーム設備 | 1 | |
| 鋼管プラットフォーム高品質 | ||
| 2 | 溝設備 | 1 |
| PE面取り機スチールブラシディスク | ||
| 2 | 油圧昇降・反転機 | パイプの昇降・反転用 |
| 3 | 油圧設備 | 特徴 |
| 1. 単一の生産ラインで20インチ-100インチ (DN508mm-DN2540mm) の広範な口径をカバーし、混合サイズパイプミル向けの設備投資を削減 | 2. スパイラル巻きコーティング技術により、20インチ-100インチ (DN508mm-DN2540mm) パイプの均一なPE層厚と優れた接着性を保証 | |
4. マルチゾーン中周波加熱により、大口径パイプの外周全体に均一な温度を確保
5. 硬度>HV740の38CrMoAlA窒化スクリューは、同じ消費電力で30%高い出力を実現

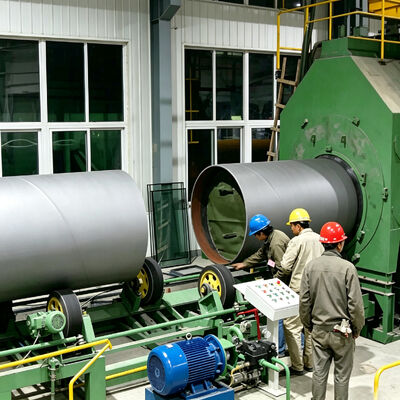

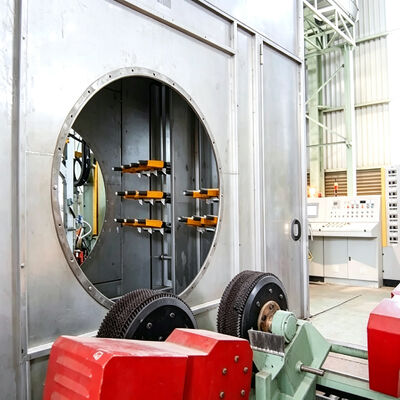

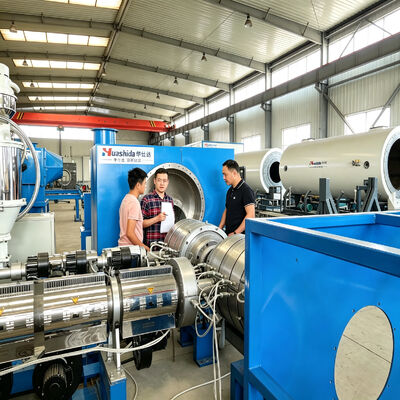

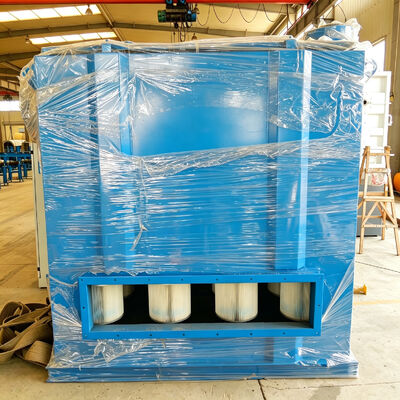

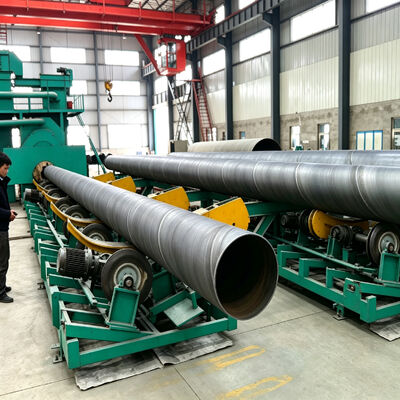

詳細写真
防食コーティング処理ラインには以下が含まれます:
コーティングプロセス:
標準3PEプロセスシーケンス:
パイプローディング -> 外部ショットブラスト (Sa 2.5) -> パイプ内部エアパージ -> パイプ端マスキング -> 中周波加熱 (~200℃)
-> FBEエポキシ粉体塗装 -> AD接着剤押出・巻き付け
-> PE押出・巻き付け -> 水スプレー冷却 -> ジョイントカット
-> PE端面取り -> ホリデー検出 -> 完成パイプアンローディング
3. 主要構成
この20インチ-100インチ (DN508mm-DN2540mm) 生産ラインは、1000kWの中周波加熱、C型コイル、純水冷却を熱コアとして備え、鋼管を約200℃に正確に加熱し、最適なFBE粉体硬化を実現します。加熱システムは、純水冷却と低圧保護 (供給圧力>0.2MPa) を備えたC型コイルを採用しています。
プロセスインテリジェンスは、国際的に認められたPLCと10インチ産業用HMIによって提供され、20インチ-100インチ (DN508mm-DN2540mm) の範囲でワンクリックで口径変更可能なレシピ保存を可能にします。国際的に認められたブランドの可変周波数ドライブが正確な速度制御を保証し、産業用グレードの電気部品が全体に使用されています。表面処理には、外部ショットブラスト機、2x37kWブラストホイール、350kg/minx2、Sa 2.5グレードを使用し、50-90umのアンカープロファイル深度でSa 2.5グレード (ISO 8501-1) を達成します。コーティング適用には、SJ-90/30単軸押出機、55kW (接着剤) およびSJ-120/38単軸PE押出機、400kW、最大出力1200 kg/h (ポリエチレン) を使用し、どちらも38CrMoAlA窒化スクリュー (0.4-0.7mm窒化深さ、>HV740硬度) を装備しています。
パイプローディング -> 外部ショットブラスト (Sa 2.5) -> パイプ内部エアパージ -> パイプ端マスキング -> 中周波加熱 (~200℃)
-> FBEエポキシ粉体塗装 -> AD接着剤押出・巻き付け
-> PE押出・巻き付け -> 水スプレー冷却 -> ジョイントカット
-> PE端面取り -> ホリデー検出 -> 完成パイプアンローディング
3. 主要構成
この20インチ-100インチ (DN508mm-DN2540mm) 生産ラインは、1000kWの中周波加熱、C型コイル、純水冷却を熱コアとして備え、鋼管を約200℃に正確に加熱し、最適なFBE粉体硬化を実現します。加熱システムは、純水冷却と低圧保護 (供給圧力>0.2MPa) を備えたC型コイルを採用しています。
プロセスインテリジェンスは、国際的に認められたPLCと10インチ産業用HMIによって提供され、20インチ-100インチ (DN508mm-DN2540mm) の範囲でワンクリックで口径変更可能なレシピ保存を可能にします。国際的に認められたブランドの可変周波数ドライブが正確な速度制御を保証し、産業用グレードの電気部品が全体に使用されています。表面処理には、外部ショットブラスト機、2x37kWブラストホイール、350kg/minx2、Sa 2.5グレードを使用し、50-90umのアンカープロファイル深度でSa 2.5グレード (ISO 8501-1) を達成します。コーティング適用には、SJ-90/30単軸押出機、55kW (接着剤) およびSJ-120/38単軸PE押出機、400kW、最大出力1200 kg/h (ポリエチレン) を使用し、どちらも38CrMoAlA窒化スクリュー (0.4-0.7mm窒化深さ、>HV740硬度) を装備しています。
用途
このコーティングラインは特に以下に適しています:
• 大口径石油・ガス輸送、主要な水移送プロジェクト、沿岸インフラ、大規模な都市パイプライン• 石油・ガス輸送および配管• 都市水道および下水管
• 化学プラントプロセス配管
• 鉱業およびスラリー輸送パイプライン
ターゲット市場:
UAE、サウジアラビア、南アフリカ、中国、インド、大口径パイプラインEPC請負業者
輸出先国:
ロシア、UAE、サウジアラビア、イラン、ウズベキスタン、カザフスタン、ナイジェリア、南アフリカ、インド、タイ
規格準拠
この機器は以下の規格に準拠して設計・製造されています:•
GB/T 23257-2017•
DIN 30670
•
展示会•
展示会すべてのコーティングパラメータ (FBE >=150um、AD >=170um、PE 3.3-4.2mm、GB/T 23257-2017準拠) は、プロジェクト固有の検査・試験計画 (ITP) を満たすように構成できます。コーティング厚は、以下の式で計算されます: コーティング重量 = 表面積 x 厚さ x 材料密度。
